Tên: | Thiết bị chế biến sữa UHT | Sức chứa: | 1000-100000LPH |
---|---|---|---|
Sức mạnh (W): | 200-500kw | Vật chất: | MẠNH 304 / SUS316 |
Vôn: | 220v / 380V / 440V | Ứng dụng: | sữa đặc có đường / sữa đặc không đường |
Điểm nổi bật: | Thiết bị chế biến sữa UHT 500kw,Thiết bị chế biến sữa UHT 100000 LPH,Máy chế biến sữa UHT |

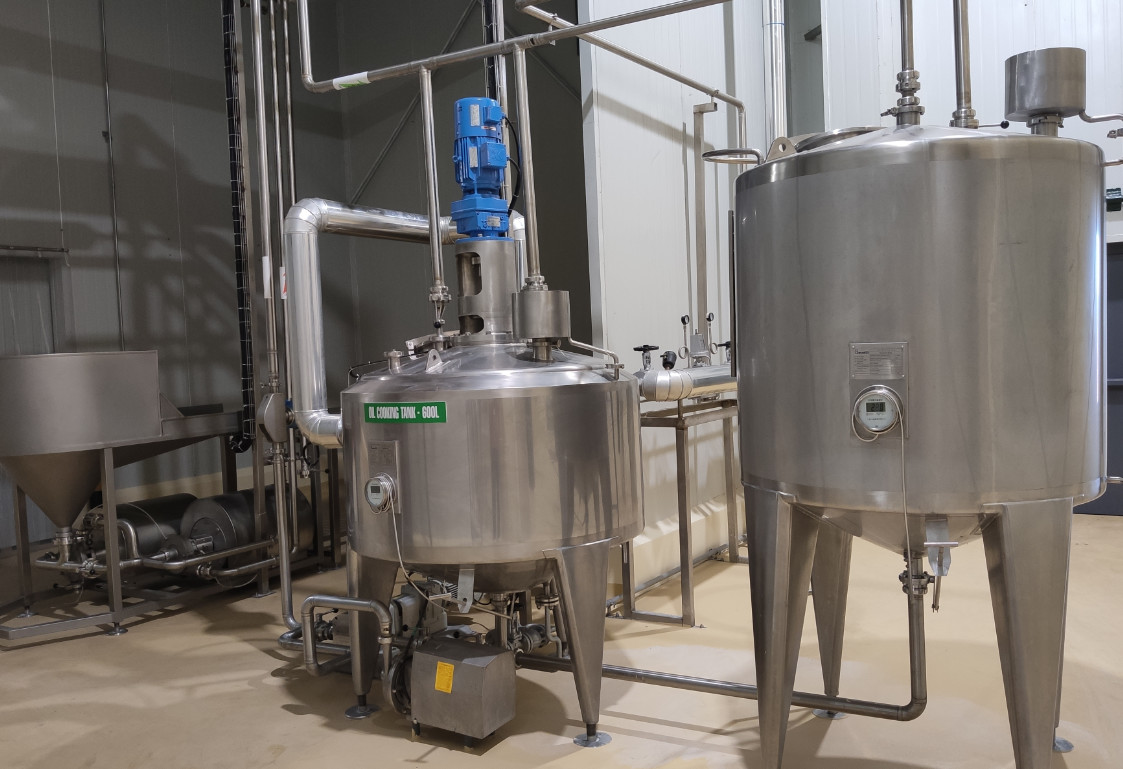

200 TPD SUS304 500kw Thiết bị chế biến sữa UHT
Sức chứa | 5-200TPD |
Nguyên liệu thô |
Sữa bò tươi, sữa trâu, sữa dê, sữa lạc đà hoặc sữa bột, hoặc cả hai hỗn hợp |
Sản phẩm cuối | sữa đặc có đường / sữa đặc không đường |
Thời hạn sử dụng |
6 tháng, 12 tháng (giữ ở nhiệt độ phòng) |
Nguyên liệu chính cho máy móc. | SUS304 hoặc SUS316 |
Gói cho sản phẩm cuối cùng | túi đứng / hộp thiếc / bồn nhựa, vv |
Chứng nhận: | ISO 9001 / CE / SGS |
Nguồn gốc: | Trung Quốc |
Lịch sử nhà sản xuất | Hơn 10 năm |
Sự miêu tả
Chúng tôi chuyên cung cấp các loại dây chuyền chế biến sữa, bao gồm sữa tiệt trùng, sữa UHT, sữa có hương vị, sữa chua, phô mai và bơ, kem, sữa đặc, v.v.
Chúng tôi có thể cung cấp các dự án chìa khóa trao tay hoàn chỉnh cho khách hàng, tích hợp với thiết kế, sản xuất thiết bị, để cài đặt và vận hành và cũng đào tạo các nhà khai thác.
Quy trình sữa UHT: bể vận chuyển sữa hoặc tàu, bộ lọc sữa và bể thu gom;bể làm mát và kho (bể lạnh sữa), trộn / trộn và tiêu chuẩn hóa sữa, tách kem, tiệt trùng UHT (loại hình ống hoặc loại tấm) đồng nhất hóa, khử khí và làm đầy
Các tính năng và ưu điểm:
1. Công suất xử lý có thể dao động từ 2T / ngày đến 1000T / ngày.
2. PLC điều khiển toàn bộ dây chuyền sản xuất, tiết kiệm lực lượng lao động và tạo điều kiện quản lý sản xuất.
3. Làm sạch CIP hoàn toàn tự động, để đảm bảo toàn bộ dây chuyền sản xuất thiết bị đáp ứng các yêu cầu an toàn vệ sinh thực phẩm.
4. Các yêu cầu thiết kế, sản xuất và lắp đặt dự án tiêu chuẩn cao, đảm bảo các sản phẩm hoàn thiện hạng nhất trong dây chuyền chế biến sữa.
KHÔNG. | HOA SỐ | TÊN | KÍCH THƯỚC | PARAMETER MAIN | ĐƠN VỊ | QTY |
1 | Một | Đơn vị nước nóng | ||||
2 | A-1 | bể nước nóng | V = 3000L | Được làm bằng thép không gỉ sus304, cách nhiệt bằng PU, có hố ga kín khít, nắp trên và dưới đáy hình nón, thang, chỉ báo mức ống thủy tinh | bộ | 1 |
3 | A-2 | bơm nước nóng | Q = 5T / giờ | Thép không gỉ SUS304, bơm nâng 36M, phớt cơ khí | chiếc | 1 |
4 | A-3 | tấm nóng | Q = 5T / giờ | tấm trao đổi nhiệt được làm bằng thép không gỉ sus304, có con dấu nhựa | bộ | 1 |
5 | A-4 | hệ thống kiểm soát nhiệt độ | Q = 5T / giờ | Nhập khẩu van giảm áp, van điều chỉnh và xả, cảm biến nhiệt độ JUMO, Van chặn hơi nước chất lượng tốt, đồng hồ đo áp suất | bộ | 1 |
6 | Tổng phụ A | |||||
7 | B | Thành phần chuẩn bị ĐƠN VỊ | ||||
số 8 | B-0 | Bể trộn | 100L | Thép không gỉ SUS304, một lớp ,, hố ga kín khí, van thở, nhiệt kế đọc kỹ thuật số, vách ngăn chống xoáy, giá đỡ có chân điều chỉnh | chiếc | 1 |
9 | B-1 | Bể trộn | 2000L | Thép không gỉ SUS304, hai lớp, với lớp cách nhiệt PU, máy khuấy đứng ngoài trung tâm, cắt tốc độ cao, đầu hình nón, hố ga kín, van thở, nhiệt kế đọc kỹ thuật số, vách ngăn chống xoáy, chân đỡ có thể điều chỉnh | chiếc | 3 |
10 | B-2 | Máy bơm ly tâm | Q = 10T / giờ | Thép không gỉ SUS304, bơm nâng 36M, phớt cơ khí | chiếc | 1 |
11 | B-3 | Bộ trao đổi nhiệt dạng ống nhỏ | NGÀY 10 | Thép không gỉ SUS304, một cấp, T1 = 35 ° C, điều khiển tự động nhiệt độ, hệ thống kiểm soát hơi nước Spriax Sarco, cảm biến nhiệt độ JUMO | Cái gì | 1 |
12 | B 4 | Máy hòa tan tốc độ cao | Q = 10T / giờ | Vật liệu chính SUS 304, bơm tự hút, bơm nhũ hóa, có bệ cho ăn | chiếc | 1 |
13 | B-5 | Máy bơm ly tâm | 3M / H | Thép không gỉ SUS304, bơm nâng 36M, phớt cơ khí | Cái gì | 1 |
14 | B-6 | Bộ lọc kép | Q = 5T / giờ | Thép không gỉ SUS304, 100 Lưới | chiếc | 1 |
15 | Tổng phụ B | |||||
16 | C | Đơn vị thanh trùng | ||||
17 | C-1 | Loại thanh trùng | 2T / h | Thép không gỉ SUS304, nhiệt độ đầu vào 60C, đồng nhất hóa, thanh trùng ở 90C, giữ 30S, nhiệt độ đầu ra 70C / 30C, điều khiển bán tự động PID, bao gồm hệ thống kiểm soát hơi nước Spirax Sarco, bình cân bằng sữa, bơm sữa, trao đổi nhiệt dạng tấm, ống và van , khung và hỗ trợ, hộp điều khiển điện, vv | bộ | 1 |
18 | C-2 | Đồng nhất áp suất cao | 2T / h | áp lực công việc;20MPa, (bao gồm hộp bắt đầu) | chiếc | 1 |
19 | C-3 | Bể chứa tạm thời | 2000L | Thép không gỉ SUS304, hai lớp, cách nhiệt, máy khuấy, đầu hình nón, hố ga kín khí, van thở, nhiệt kế đọc kỹ thuật số, vách ngăn chống xoáy, giá đỡ có chân điều chỉnh | Bộ | 2 |
20 | C-4 | Máy bơm ly tâm | 3T / H | Thép không gỉ SUS304, bơm nâng 36M, phớt cơ khí | Cái gì | 1 |
21 | Tổng C | |||||
22 | D | ĐƠN VỊ tập trung | ||||
23 | D-1 | Thiết bị bay hơi ống cuộn | 1000 mô hình | Vật liệu SUS304, công suất bay hơi nước 1000LPH, gia nhiệt ống cuộn, bơm chân không phun nước, bóng làm sạch CIP | Bộ | 2 |
24 | D-2 | Bơm trục vít | NGÀY 5 | SUS304, áp suất đầu ra 0,6Mpa | Bộ | 1 |
25 | D-3 | Bể chứa tạm thời | 2000L | Thép không gỉ SUS304, hai lớp, cách nhiệt, máy khuấy, đầu hình nón, hố ga kín khí, van thở, nhiệt kế đọc kỹ thuật số, vách ngăn chống xoáy, giá đỡ có chân điều chỉnh | Bộ | 2 |
26 | D-4 | Bơm cánh quạt | 1T / H | Thép không gỉ SUS304, phớt cơ khí, ấn đầu ra 0,6MPa, điều khiển tần số tốc độ động cơ | Cái gì | 2 |
27 | D-5 | Đồng nhất áp suất cao | 1T / H | Thép không gỉ SUS304, 20MPa, bao gồm tủ khởi động | 1 | |
28 | D-6 | Tấm làm mát | 1T / H | Thép không gỉ SUS304, làm mát bằng nước đá, 60-30C | 1 | |
29 | tổng phụ D; | |||||
30 | E | Bộ lưu trữ tạm thời & đơn vị kết tinh | ||||
31 | E-1 | Bể kết tinh | 1000L | SUS304, loại nằm ngang, cách nhiệt PU, áo làm mát, máy khuấy cạo dọc, nhiệt kế kỹ thuật số, chân có thể điều chỉnh. | Cái gì | 3 |
32 | E-2 | Bơm trục vít | 1T / H | SUS304, áp suất đầu ra 0,6Mpa | Cái gì | 1 |
33 | E-3 | Bể sản phẩm cuối | 5000L | Thép không gỉ SUS304, cách nhiệt PU, đầu hình nón, hố ga kín, van thở, nhiệt kế kỹ thuật số, tấm chống xoáy, chân điều chỉnh | Cái gì | 1 |
34 | E 4 | Bơm trục vít | 1T / H | SUS304, áp suất đầu ra 0,6Mpa | Cái gì | 1 |
35 | E-5 | Lò sấy | Lò sưởi điện, được sử dụng để sưởi ấm tinh thể hạt giống. | Cái gì | 1 | |
36 | E-6 | máy nghiền đường sữa | kích thước hạt nghiền; 5um | Cái gì | 1 | |
37 | Tổng phụ E | |||||
38 | F | Đơn vị làm đầy | ||||
39 | F-1 | thiếc có thể làm đầy máy và hệ thống sau đó | 100 lon / phút, 170g / lon, điều khiển màn hình cảm ứng hoàn toàn tự động, hệ thống này bao gồm;tự động điền và máy may, giấy nháp, băng tải, máy sấy, máy in ngày, vv | Cái gì | 1 | |
40 | F-2 | băng chuyền | Thép không gỉ SUS304, cách nhau 100 mét, bao gồm động cơ truyền động và hộp điều khiển | bộ | 1 | |
41 | F-3 | hệ thống khử trùng kiểu phun (vặn lại) | ¢ 1500 * L4250 | điều khiển hoàn toàn tự động bằng PLC, màn hình cảm ứng, máy ghi âm mà không cần papaer, SUS304, thiết bị an toàn, máy trộn hơi nước và nước, điều khiển nhiệt độ tự động và có thể điều chỉnh trong khoảng 80-135 độ | bộ | 2 |
42 | F-4 | máy tải tự động vặn lại | 6000 chai / giờ, 300ml / chai, 6000 chai / h, 300ml / chai, sử dụng bộ điều khiển lập trình MITSUBISHI PLC, công tắc quang điện Sick, SCHNEIDER qua công tắc giới hạn hành trình, công tắc tơ SIEMENS, v.v. |
bộ | 1 | |
43 | F-5 | máy bốc xếp tự động | 6000bottles / h, 300ml / chai, sử dụng bộ điều khiển lập trình PLC MITSUBISHI, công tắc quang điện bị bệnh, công tắc giới hạn quá mức SCHNEIDER, công tắc tơ SIEMENS, v.v. | bộ | 1 | |
44 | F-6 | hướng dẫn cách cho giỏ đựng chai | Sử dụng thép góc SUS304 làm đường dẫn bánh xe, thép carbon làm tấm gia cố, mặt góc bằng hàn 14 × 14mm, Tấm nhôm dày 5 mm nằm giữa thép góc, chân đỡ là ống thép không gỉ sus304 2 × 50 × 50mm, vật liệu còn lại là Ống thép không gỉ 1,5 × 38 × 38mm SS304 |
bộ | 1 | |
45 | F-7 | Tấm nhựa chịu nhiệt | Tấm nhựa chịu nhiệt 8 mm có lỗ | bộ | 1 | |
46 | F-8 | xe điện | vận chuyển xe đẩy cho các giỏ vận chuyển chai để di chuyển qua lại, có tấm dẫn hướng bằng thép không gỉ khi chuyển theo hướng của các giỏ vận chuyển chai đi vào vặn lại và đi ra, khung máy sử dụng cấu trúc thép carbon, tấm rô nhôm 5 mm được phủ trên bề mặt | bộ | 1 | |
47 | F-9 | đường dẫn cho giỏ hàng | Đường dẫn hướng bằng thép carbon hình chữ I, khung kết cấu thép carbon, kết nối bánh xe và trục sử dụng, với động cơ giảm phanh, với bước chuyển đổi tần số giảm hộp điện, đường dẫn hướng bàn chải điện bằng đồng bốn lõi, vỏ ngoài bằng nhựa, có dẫn điện xích bánh xe, toàn bộ hành trình với sự hỗ trợ của thép carbon và cầu thép carbon, với đường dẫn hướng bàn chải điện | bộ | 1 | |
48 | F-10 | hướng dẫn sử dụng tấm quay | Tấm dẫn hướng xe đẩy 90 độ, ¢ 1200mm, tấm tròn được làm bằng tấm thép carbon 12 mm, khung kết cấu thép carbon, tấm rô nhôm dày 5 mm phủ trên bề mặt | bộ | 1 | |
49 | F-11 | sàn xung quanh giỏ tải máy và dỡ hàng, và nền tảng hoạt động | Tấm rô nhôm dày 5 mm phủ trên bề mặt;Ống vuông bằng thép phun sơn 50 × 50mm làm người ủng hộ | bộ | 1 | |
50 | F-12 | giỏ đựng chai | Tấm thép không gỉ 2 mm không có lỗ trên tất cả xung quanh, tấm thép không gỉ 4mm × 40mm để gia cố, thép không gỉ góc 50mm × 50mm xung quanh | bộ | 1 | |
51 | F-13 | giỏ mang | Ống vuông inox 30X30X3mm, tấm inox dày 2 lỗ | bộ | 1 | |
52 | F-14 | Máy sấy chai | Tấm bên của hộp là tấm thép không gỉ 2 mm SUS304, khung là thép không gỉ SUS304, quạt công suất cao, ống khí công suất lớn, bên trong có cổng phun khí bằng thép không gỉ | bộ | 2 | |
53 | F-15 | Máy in phun | phun mực | bộ | 1 | |
54 | F 16 | băng tải và hệ thống bôi trơn | với thùng chất lỏng bôi trơn, với bơm đo | bộ | 1 | |
55 | Tổng phụ J; | |||||
56 | G | Hệ thống CIP | ||||
57 | G | Hệ thống CIP bán tự động | 4 × 3T | Vật liệu thép không gỉ SUS304, mạch đôi, cấu trúc bốn bể, bán tự động, hai lớp Bể chứa axit và kiềm có lớp cách nhiệt PU, với máy khuấy thẳng đứng ngoài trung tâm, loại điện cực cao và thấp, bể nước sạch một lớp, với Đồng hồ đo chất lỏng dạng phao, bơm tiến hành, hệ thống bổ sung axit / kiềm đậm đặc dựa trên công nghệ của Mỹ, hệ thống kiểm soát hơi nước Spirax Sarco, cảm biến nhiệt độ Jumo của Đức, bộ trao đổi nhiệt dạng tấm, bình chứa axit 300L × 2 / alcali, vật liệu SUS 316, không gỉ tủ điều khiển điện bằng thép, linh kiện điện Schneider | bộ | 1 |
